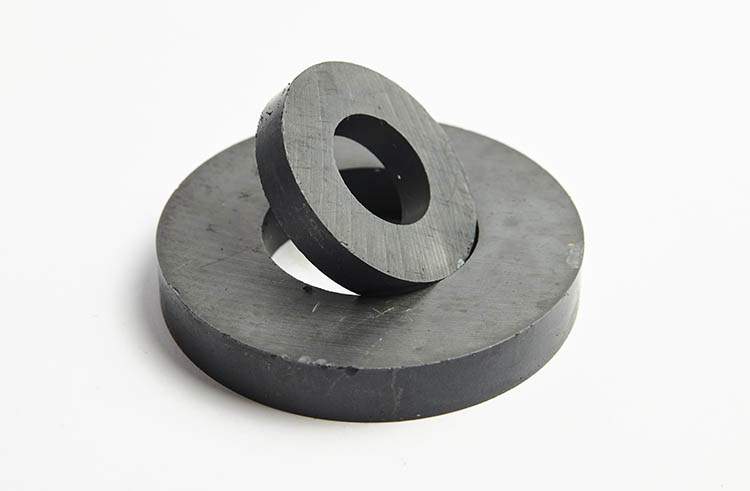

Magnesy ferrytowe (ceramiczne), ze względu na swoje unikalne właściwości, stanowią kluczowy element w wielu zastosowaniach technicznych. Charakteryzują się trwałością, wysoką odpornością na korozję i znaczną rezystywnością, co czyni je niezastąpionymi w warunkach, gdzie inne materiały magnetyczne mogłyby zawieść. Są szczególnie przydatne przy umiarkowanych wymaganiach siły magnetycznej, oferując stabilność temperaturową w typowym zakresie użytkowania oraz atrakcyjną cenę. Dzięki dużej koercji i stabilności, magnesy ferrytowe znajdują szerokie zastosowanie w napędach elektrycznych, głośnikach, systemach separacji magnetycznej, elementach mocujących, czujnikach, a także w rdzeniach transformatorów i dławików pracujących przy wyższych częstotliwościach.
W procesie projektowania systemów z użyciem magnesów ferrytowych ceramicznych należy uwzględnić ich naturalną kruchość i ograniczoną wartość indukcji remanentnej. Zaleca się stosowanie sprawdzonych rozwiązań, takich jak mocowania mechaniczne lub dedykowane kleje, a także bezwzględne unikanie uderzeń i zadrapań. Kluczowe jest precyzyjne określenie odległości powietrznych i kierunku magnesowania, aby uzyskać optymalny rozkład pola magnetycznego.
Dla zastosowań częstotliwościowych, gdzie wymagana jest minimalizacja strat, istotny jest dobór odpowiedniego typu ferrytu i geometrii rdzenia. Wysoka rezystywność skutecznie zmniejsza straty przy prądach wirowych, co czyni te materiały idealnymi do rdzeni w przetwornicach i filtrach EMI. Przy wyborze należy porównać kluczowe parametry, takie jak energia magnetyczna, granica koercji, stabilność temperaturowa oraz odporność na czynniki środowiskowe. Należy również wziąć pod uwagę koszt i dostępność różnych kształtów (pierścienie, płytki, klocki, segmenty) w kontekście późniejszego montażu i serwisowania.
Wybór i zastosowanie magnesów ferrytowych ceramicznych: szczegółowy przewodnik
Kluczowe zastosowania magnesów ferrytowych
Magnesy ferrytowe (ceramiczne) sprawdzają się w wielu sektorach przemysłu i codziennym użytkowaniu, szczególnie tam, gdzie priorytetem jest ekonomiczność, odporność na korozję oraz praca w stabilnym zakresie temperatur. Ich właściwości predysponują je do następujących zastosowań:
- Silniki elektryczne i generatory: Jako magnesy stałe w napędach, zapewniające stabilne pole magnetyczne.
- Głośniki: Kluczowy element w przetwornikach dźwięku, generujący pole niezbędne do ruchu cewki.
- Systemy separacji magnetycznej: Do oddzielania metali żelaznych w recyklingu, przemyśle spożywczym czy górnictwie.
- Elementy mocujące: Uchwyty, zatrzaski, systemy zamykające, gdzie wymagana jest umiarkowana siła przyciągania.
- Czujniki: W aplikacjach pomiarowych i detekcji, np. w systemach ABS, czujnikach położenia czy przepływu.
- Rdzenie transformatorów i dławików: W elektronice mocy, szczególnie w obwodach wysokiej częstotliwości, dzięki niskim stratom energii.
- Urządzenia medyczne: W niektórych systemach diagnostycznych i terapeutycznych, gdzie wymagana jest biokompatybilność i stabilność.
Praktyczne porady dotyczące wyboru i zastosowania magnesów ferrytowych ceramicznych
Efektywne wykorzystanie magnesów ferrytowych wymaga precyzyjnego podejścia. Poniżej przedstawiono kluczowe kroki i wskazówki:
- Jak zdefiniować wymagania? Należy dokładnie określić niezbędną siłę pola magnetycznego, kierunek magnesowania oraz zakres temperatur pracy. Jest to fundament przed wyborem konkretnego materiału i geometrii.
- Jaki kształt magnesu wybrać? Geometria (pierścień, płytka, walec, segment) powinna być zgodna z aplikacją. Pomoże to zminimalizować straty pola i ułatwi montaż. W przypadku konieczności serwisowania, standardowe kształty są zazwyczaj łatwiej dostępne i tańsze w wymianie.
- Jak zapewnić ochronę mechaniczną? Magnesy ferrytowe są kruche. Należy stosować wkładki tłumiące, specjalne obudowy (np. z tworzyw sztucznych lub metalu niemagnetycznego) lub kleje epoksydowe, aby zabezpieczyć je przed pęknięciami spowodowanymi uderzeniami lub naprężeniami mechanicznymi.
- Jak zaplanować montaż i odległości? Należy precyzyjnie zaplanować szczeliny powietrzne, przyssawki montażowe oraz kolejność montażu, aby zapobiec niepożądanemu przyciąganiu elementów metalowych podczas instalacji. Zbyt duża szczelina powietrzna znacząco osłabia pole magnetyczne.
- Jak wykonać testy jakości? Po montażu należy zawsze sprawdzić parametry magnetyczne (siłę przyciągania, rozkład pola) za pomocą gaussmetru lub tensjometru. Jeśli aplikacja będzie narażona na wilgoć lub zmienne temperatury, konieczne jest wykonanie testów termicznych (np. cykle temperatur od -20°C do +80°C) i korozyjnych (np. komora solna), aby zapewnić długoterminową stabilność.
Metodologia wyboru i zastosowania magnesów ferrytowych (ceramicznych) w praktyce
Proces wyboru i wdrożenia magnesów ferrytowych powinien być systematyczny, obejmujący następujące etapy:
- Analiza aplikacji: Sporządzenie szczegółowej listy wymagań funkcjonalnych, środowiskowych oraz mechanicznych.
- Wybór materiału i kształtu: Porównanie właściwości magnetycznych (np. remanencja Br, koercja Hc) i mechanicznych dostępnych typów ferrytu (np. ferryt baru, ferryt strontu) w celu znalezienia optymalnego rozwiązania.
- Projekt montażu: Dokładne zaplanowanie mocowania, dystansów, tolerancji pasowań oraz wszelkich zabezpieczeń mechanicznych, uwzględniając typowe tolerancje produkcyjne dla magnesów.
- Prototypowanie i testy: Wykonanie próbek, szczegółowe testowanie parametrów w warunkach zbliżonych do rzeczywistych, a następnie wprowadzenie korekt przed przejściem do produkcji seryjnej.
Stosując te zasady, możliwe jest efektywne wykorzystanie magnesów ferrytowych ceramicznych w szerokim zakresie aplikacji technicznych, minimalizując ryzyko uszkodzeń i optymalizując ich parametry działania.
Jak dobrać odpowiedni magnes ferrytowy do aplikacji? Kompleksowe podejście
Wybór magnesu ferrytowego rozpoczyna się od precyzyjnego określenia wymagań aplikacji, takich jak wymagana siła trzymania, temperatura pracy (np. od -40°C do +250°C), dostępne wymiary oraz dopuszczalny luz powietrzny. Następnie, kluczowe jest zrozumienie funkcji magnesu w układzie: czy ma zatrzymać element, służyć do separacji, działać jako czujnik, być częścią obwodu magnetycznego, czy też generować pole.
Wybór materiału i kształtu zależy od pożądanej indukcji, odporności na demagnetyzację oraz warunków mechanicznych. Magnesy ferrytowe ceramiczne oferują doskonałą odporność na korozję i stabilność temperaturową w wielu zastosowaniach. Należy jednak pamiętać, że mają niższą remanencję (Br) niż materiały na bazie metali ziem rzadkich (np. neodymowe), co jest istotne przy obliczaniu siły. Należy również uwzględnić wpływ luzu powietrznego i materiału styku – nawet niewielka szczelina powietrzna drastycznie zmniejsza siłę przyciągania, a miękki materiał między biegunami absorbuje pole. W projektach zaleca się stosowanie korekt projektowych i obudów magnetycznych, aby skutecznie ograniczyć straty pola. Wykresy zależności siły od szczeliny powietrznej są kluczowym narzędziem w optymalizacji.
Magnesy ferrytowe ceramiczne: kluczowe właściwości i charakterystyka
Aby świadomie dobrać magnes ferrytowy, należy zrozumieć jego podstawowe parametry:
- Jakie są parametry magnetyczne? Należy ocenić remanencję (Br, typowo 0.2-0.4 T) i koercję (Hc, typowo 150-300 kA/m) w kontekście wymaganego pola. Ferryt ceramiczny charakteryzuje się wysoką koercją i dobrą odpornością na odmagnesowanie, nawet przy krótkotrwałych wzrostach temperatury.
- Jaką temperaturę pracy wybrać? Należy sprawdzić maksymalną temperaturę użytkową dla konkretnego gatunku magnesu (np. Y30 – do 250°C) i przewidzieć spadek siły magnetycznej wraz ze wzrostem temperatury, dobierając odpowiedni margines bezpieczeństwa.
- Co z odpornością mechaniczną i chemiczną? Magnesy są kruche i podatne na pęknięcia. Zazwyczaj nie wymagają powłok antykorozyjnych ze względu na swoją strukturę tlenkową, ale w agresywnych środowiskach zawsze rozważa się dodatkowe zabezpieczenie, np. przez lakierowanie lub zamknięcie w obudowie.
Magnesy ferrytowe ceramiczne: wybór kształtu, rozmiaru i orientacji magnesowania – szczegółowe wskazówki
Dobór optymalnej geometrii i sposobu magnesowania jest krytyczny dla efektywności aplikacji:
- Jaki kształt określić? Płytki i pierścienie najlepiej sprawdzają się dla elementów montowanych powierzchniowo, natomiast walce i dyski są idealne do zastosowań punktowych. Dobór kształtu ma bezpośredni wpływ na rozkład pola i siłę przyciągania. Typowe tolerancje wymiarowe to ±0.1 mm dla mniejszych elementów i ±0.2 mm dla większych.
- Jak wybrać orientację magnesowania? Może być osiowa (wzdłuż osi symetrii), promieniowa (od środka na zewnątrz) lub w postaci specjalnych profili magnetycznych (np. wielobiegunowe). Ważne, aby orientacja odpowiadała kierunkowi oczekiwanego przepływu strumienia magnetycznego w obwodzie.
- Jaki rozmiar i grubość są optymalne? Przy tej samej średnicy grubszy magnes generuje silniejsze pole. Czasem, gdy potrzebna jest elastyczność produkcyjna lub specyficzny rozkład pola, rozważa się stosowanie kilku cienkich magnesów ułożonych w stos.
- Na co zwrócić uwagę przy tolerancjach? Należy zawsze uwzględnić tolerancje wymiarowe i dopasowanie montażowe, aby uniknąć naprężeń i przesunięć, które mogłyby prowadzić do pęknięć. Standardy branżowe, takie jak normy ISO dotyczące tolerancji, są tu pomocne.
Dowiedz się, które parametry magnesów ferrytowych mają kluczowe znaczenie przy wyborze do konkretnych zastosowań i jakie rozwiązania produktowe oraz serwisowe są dostępne: magnesy ferrytowe ceramiczne.
Magnesy ferrytowe ceramiczne: montaż, testy i zasady bezpieczeństwa – kompleksowe rekomendacje
Prawidłowy montaż i rygorystyczne testy są niezbędne dla długotrwałej i bezpiecznej pracy magnesów ferrytowych:
- Jakie są najlepsze metody montażu? Zaleca się stosowanie klejenia żywicami epoksydowymi (np. dwuskładnikowe kleje epoksydowe o wysokiej wytrzymałości i odporności na temperaturę, z czasem utwardzania od kilku godzin do 24h w temperaturze pokojowej), montaż mechaniczny z użyciem obudów (np. z aluminium lub stali nierdzewnej) lub zamocowań śrubowych, a także płytek biegunowych do kierowania pola. Należy dobrać klej zgodny z temperaturą pracy i warunkami środowiskowymi. Powierzchnie przed klejeniem muszą być czyste, suche i odtłuszczone.
- Jak zaprojektować obwód magnetyczny? Należy używać elementów ferromagnetycznych (np. stal niskowęglowa) jako płytek zwrotnych i biegunowych. Pomaga to skupić strumień magnetyczny i zredukować straty. Przed wykonaniem prototypu zaleca się opracowanie pola magnetycznego w symulacjach (np. z użyciem oprogramowania FEA – Finite Element Analysis).
- Jak przeprowadzić testy i walidację? Koniecznie należy przeprowadzić pomiary siły trzymania (za pomocą tensjometru), sprawdzić działanie w różnych warunkach temperaturowych oraz wykonać testy cykliczne. Wdrożenie prototypu i testy w warunkach rzeczywistych są absolutnie niezbędne przed seryjnym zastosowaniem. Kryteria akceptacji powinny być jasno określone.
- Bezpieczeństwo i obsługa – co musisz wiedzieć? Magnesy są kruche i mogą odpryskiwać, dlatego należy stosować środki ochrony osobistej, takie jak okulary ochronne, rękawice (np. grube rękawice robocze) oraz procedury montażowe minimalizujące uderzenia i przegrzewanie. Przegrzewanie (powyżej maksymalnej temperatury pracy) może prowadzić do trwałej utraty parametrów magnetycznych. W przypadku pęknięcia magnesu, należy zebrać fragmenty z ostrożnością, aby uniknąć skaleczeń.
- Jak uwzględnić współczynniki bezpieczeństwa? Przy obliczaniu sił należy zawsze stosować odpowiednie współczynniki bezpieczeństwa (np. 1.5-2.0 w zależności od krytyczności zastosowania) i pamiętać o wpływie starzenia oraz warunków środowiskowych (np. wilgotność, wahania temperatury) na długoterminową stabilność pola magnetycznego. Przewidywany spadek parametrów w czasie (np. 1-2% na dekadę w normalnych warunkach) powinien być wzięty pod uwagę. Warunki przechowywania (suche, umiarkowane temperatury) oraz procedury inspekcji okresowej (wizualna kontrola, pomiar siły) są kluczowe dla trwałości.
Częste problemy i ich rozwiązania w zastosowaniu magnesów ferrytowych
Podczas pracy z magnesami ferrytowymi mogą pojawić się typowe problemy, których można uniknąć, stosując poniższe wskazówki:
- Problem: Niewystarczająca siła magnetyczna.
- Przyczyna: Zbyt duża szczelina powietrzna, niewłaściwy gatunek ferrytu, demagnetyzacja.
- Rozwiązanie: Zmniejszyć szczelinę powietrzną, dobrać ferryt o wyższej remanencji (Br), sprawdzić temperaturę pracy i zapewnić, że nie przekracza ona dopuszczalnej wartości.
- Problem: Pęknięcia lub uszkodzenia mechaniczne.
- Przyczyna: Uderzenia podczas montażu, niewłaściwe mocowanie, zbyt duże naprężenia.
- Rozwiązanie: Stosować amortyzujące wkładki, kleje epoksydowe, precyzyjne pasowania i mechaniczne obudowy ochronne. Unikać bezpośrednich uderzeń i upadków.
- Problem: Spadek siły w czasie lub pod wpływem temperatury.
- Przyczyna: Przekroczenie maksymalnej temperatury pracy, starzenie materiału, nieodpowiednie warunki środowiskowe.
- Rozwiązanie: Dobrać gatunek ferrytu o wyższej stabilności temperaturowej, stosować odpowiednie współczynniki bezpieczeństwa, regularnie monitorować parametry i przechowywać magnesy w zalecanych warunkach.
Co robić przed seryjnym wdrożeniem magnesów ferrytowych? Lista kontrolna
Aby zapewnić sukces projektu i uniknąć kosztownych błędów, przed masową produkcją należy wykonać następujące kroki:
- Prototypowanie: Stworzenie funkcjonalnych prototypów systemu z wykorzystaniem docelowych magnesów.
- Testy środowiskowe: Poddanie prototypów testom w ekstremalnych warunkach (temperatura, wilgotność, wibracje), które symulują najgorsze scenariusze pracy.
- Walidacja montażu: Upewnienie się, że procedura montażu jest powtarzalna, bezpieczna i nie powoduje uszkodzeń magnesów.
- Zatwierdzenie procesu: Udokumentowanie i zatwierdzenie wszystkich etapów projektowania, produkcji i kontroli jakości przez zespół inżynierów.
- Analiza kosztów i dostępności: Ostateczna weryfikacja ekonomiczna, w tym analiza długoterminowej dostępności wybranego gatunku i kształtu magnesu od dostawców.
